4G DTU

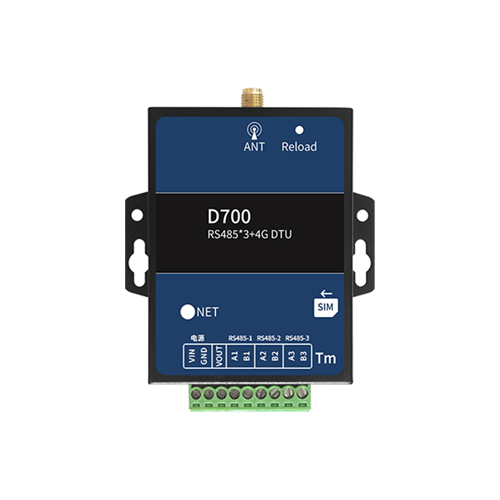

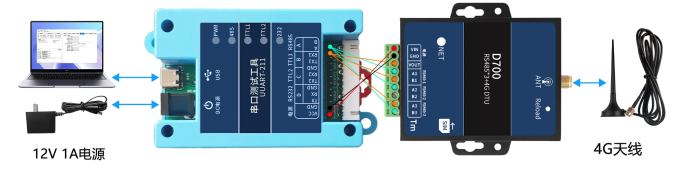

D700Tm

D700Tm DTU是由极派推出的工业级的4G Cat1 DTU 。小
巧、稳定、可靠。适合设备控制，状态检测，传感器数据采
集等通过4G网络与服务器通讯的场景。

1) 支持直流8~90V宽电压供电，支持电源防接反；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃-75℃；

4) 支持3路RS485,RS485_1 EN软件翻转，RS485_2/RS485_3 EN硬件翻转；

5) 支持1路ADC采集供电电压；

6) 支持1路可控电源输出供电电压；

7) 支持极派DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		8~90V，10W电源，推荐10V以上电源自带1路ADC采集供电电压
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485串口	3路	RS485_1:1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 RS485_2/RS485_3:1200-460800；数据位:8 ；停止位： 1、2；校验位：奇、偶、无校验
ADC	1路	只支持供电电压采集
可控电源输出	1路	输出供电电压，最大1A

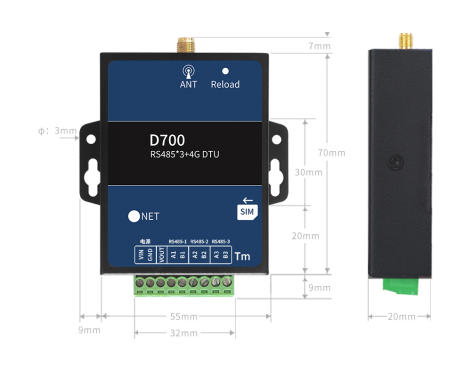

尺寸		867220mm
安装方式		M3螺丝安装

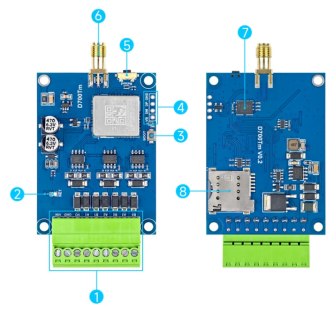

编号	标识	功能	说明
1	VIN/GND	电源	VIN电源正极，GND电源负极范围8~90V，10W电源自带1路ADC采集供电电压
	OV		可控电源输出
	A1/B1	RS485	RS485_1
	A2/B2	RS485	RS485_2
	A3/B3	RS485	RS485_3
2	NET		NET LED 系统状态指示灯
3	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下模式
4	VB DM DP GND	USB	升级固件和调试日志 2.54mm间距USB排针，VB是+ GND是- 不能接反，否则会烧毁设备
5	Reload		长按7秒，恢复出厂设置
6	天线		4G天线，SMA螺旋内针

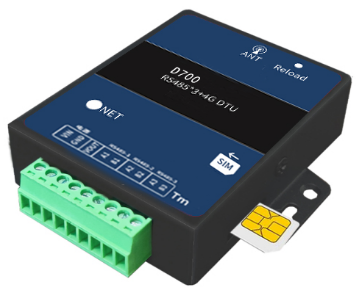

7	外置SIM卡		自弹SIM卡，中卡，方向缺口朝外
8	内置SIM卡		贴片SIM卡

注意USB和BOOT放到内部，如果需要二次开发和日志调试需要拆开外壳。
